产品概述

  XJD800系列综合保护测控装置是本公司在多年从事变电站综合自动化系统开发、研究经验的基础上，充分吸收了国内外同类产品的成功经验，采用系统化设计思想，测控、保护、通讯网络整体设计，统一开发的新型变电站综合自动化产品。 为了满足用户的需求， 目前 XJD800 系列综合保护测控装置已形成系列的产品家族。

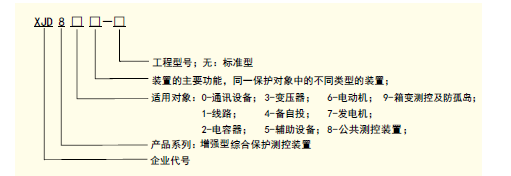

选型说明

  3.内部结构采用全悬浮式设计，CPU板采用6层板件，能十分有效的防止尖端脉冲的冲击及浪涌的干扰，特别对于雷击具有很好的保护

   作用
  4.80次带时间信息的保护动作事件记录，且掉电保护
  5.采用现场总线网络或以太网，组网经济、方便，可直接与微机监控或保护管理机联网通讯

  6.各间隔的设备包括继电保护功能相对独立，通过工业现场总线网互连通信
  7.装置可存入 3 套定值，修改及切换定值极为方便
  8.功能齐全的断路器操作回路，适用于各类断路器控制，便于老变电站改造
  9.装置无背板扎线，在工艺上充分保证制造质量
  10.硬件系统可扩展，模块类别少，功能强大
  11.故障录波功能

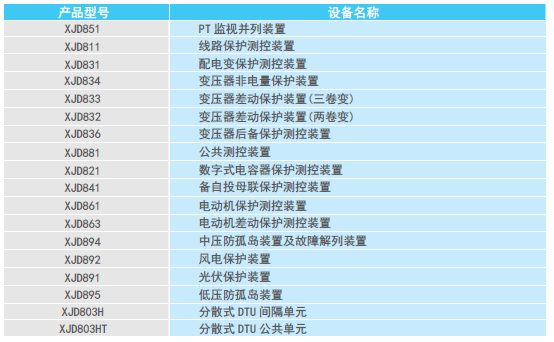

产品系列表

XJD803分散式DTU间隔单元

产品概述

  XJD803分布式站所终端适用于10kV配电自动化系统，集成了主站集中型FA和就地型FA保护功能， 可实现微机综合继电保护、光纤差动保护、电压时间型馈线自动化、电压电流型馈线自动化、智能分布式馈线自动化等逻辑功能。可安装于10kV环网线路的任何地方，包括环网供电线路以及单辐射线路或分支线路，小电阻接地系统或经消弧线圈接地系统的断路器或负荷开关柜上，实现配电线路的快速故障定位、故障切除、故障隔离以及负荷转供，快速恢复非故陲区域的供电。

功能特点

 遥测功能

  容量配置：可采集母线侧与电缆侧电压坐 (Ua1\Ub1\Uc1\UO\Uab2\Ubc2), 4个电流量 (la\lb\lc\10)、2路直流量；

 遥信功能

  容量配置：提供开关位置、开关储能状态等16个遥信硬接点；

 遥控功能

  容量配置:支持1路开关合分闸储能控制出口；

光纤差动保护功能

  本装置配置线路纵联差动保护，适用于电缆或架空线无其他负荷及分布式电源两地之间电流流进流出差动，快速确定故

  障并隔离故障；

 馈线自动化功能

   主站集中型馈线自动化功能，该功能具有“三遥”功能，可以与主站建立光纤与无线通信通道。该模式故障处理依赖与主站的通信；

   继电保护型馈线自动化功能，当配合断路器使用时，具备故陲直接切除功能，并带有重合闸功能，同时支持上送故障事件；

   就地式馈线自动化功能，该模式不依赖于和主站通信，就地实现故障的定位、隔离及恢复；
   智能分布式馈线自动化功能，此功能分布式站所终端之间通讯基于IEC61850 标准体系里的GOOSE 服务模型。GOOSE 机制采用类似 IEC61850-90-5中基千IP网络的GOOSE机制。

 通信及管理功能

   支持RS-485/RS-232通信，配置2个可复用接口，传输速率可配置；
   支待10/100 BASE-T自适应以太网络通信，配置2 以太网通信接口；
   与主站通信支持光纤或无线通信方式；与公共单元通讯支持串行口或以太网口通信方式。支待SNTP对时、规约等对时方式。

   支持IEC60870-5-101 IEC60870-5-104通信规约、Modbus多种规约；可以接收状态监测、备自投等其他设备数据功能
  分布式FA信息交互采用GOOSE协议。速动型分布式FA对等通信的故障信息交互报文延迟时间≤20ms;缓动型分布式FA对等通信的故障信息交互报文延迟时间≤200ms。

故障录波功能

   可循环存储录波数据64组，并支持上传至主站，并支持录波数据本地导出保存／查看。

XJD803T分散式DTU公共单元

产品概述
  XJD803T综合测控通信单元是分布式DTU系统的组成部分，与DTU间隔单元配套使用。负责汇集各个DTU间隔单元遥信数据、遥测数据、保护事件、录波数据、运行状态、电能量数据等相关信息，并通过通信设备远传至主站。DTU综合测控通信单元获取主站下发的遥控命令，实现对每个DTU间隔单元进行遥控操作的功能。

功能特点

 通信功能
    装置标配集成有4个RJ45以太网通信接口(传输速率100M全双工,可根据需要扩展)、4 路RS485/232可选通信接口；

    与主站通信可采用光纤或无线通信方式。具有如 104、101等各种规约；
    具备基于DL/T 860标准(IEC61850)的自描述功能，满足即插即用等要求；

 数据传输功能

    汇集间隔单元信息，上送至配电自动化主站，执行配电自动化主站下发的命令，或将命令转发至相应间隔单元执行；

 对时功能

    支持SNTP对时、规约等对时方式；
    面板具有各通信端口就地状态指示灯，便于观察接口通信状态；

信息安全防护功能
    满足电力二次系统..防护有关规定，内嵌..芯片实现的信息安全防护功能；

 调试、维护功能

    实现参数、定值的维护管理
    实现设备自诊断自恢复功能
    当地调试、维护功能

 日志、历史数据存储与调阅功能

   支持历史数据远程调阅，以文件方式上传至配网主站
 遥测功能

   容量配置:可采集两端母线侧电压量(Ua1\Ub1\Uc1\U0)，2 路直流量；例如后备电池电压、超级电容电压等;

 遥信功能

  容量配置:提供16个遥信硬接点;

 遥控功能

   容量配置:支持 1 路开关合分闸储能控制出口；

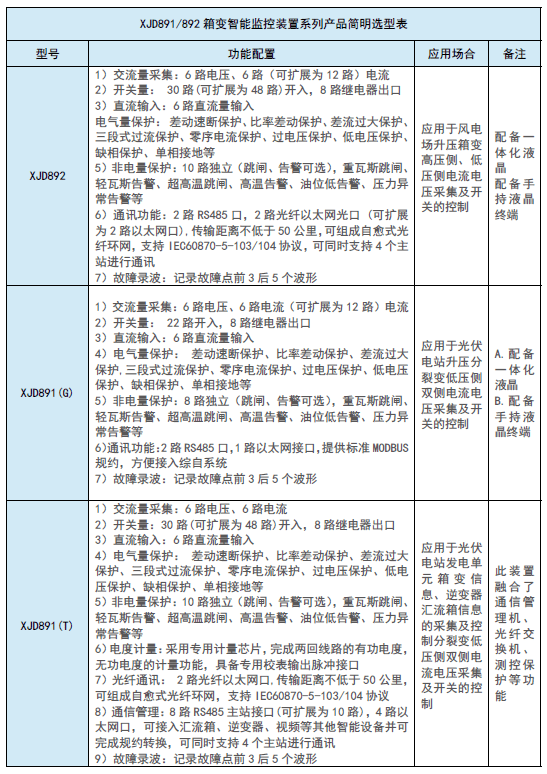

XJD891/892箱变智能监控装置

产品概述

  XJD891/892箱变智能监控装置具备光伏箱变低压侧或风电场箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能，同时此装置还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信，实现光伏发电子系统所属智能设备通讯信息的集中和传输，并通过自愈式环形光纤以太网接入升压站综自系统，进而实现升压站对光伏发电单元或风电场的远程管理和自动化监控，满足光伏电站以及风电场..智能化、“无人值班，少人值守”的运行管理方式。

功能特点

 1.加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,适用于-40℃～70℃的宽温工作环境。
  2.装置的集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性。满足光伏电场关门运行的要求。

 3. 装置采集变压器低压侧两组各侧的三相电流、三相电压、频率、功率因数、有功功率、无功功率用于综自系统的遥测。

  4.装置的设置基于电气量的保护功能，带复合电压闭锁的三段式电流保护、零序电流、过压、欠压、CT断线、PT 断线等。

  5.XJD891/892装置.大设置了 48路开关量输入功能，可采集负荷开关位置、低压断路器位置信号，低压隔离开关熔断器组位置信号，

 小空开位置信号，熔断器熔断信号，箱变门开关信号等普通开关量信号；也可实现重瓦斯动作跳闸、轻瓦斯动作告警、SF6 气压异常报警、变压器高温报警、变压器高温温跳闸、变压器油位低等非电量保护，同时提供10个可编程的备用非电量功能（跳闸告警可选），便于非电量扩展。

  6.装置的所有保护功能均设置控制字，通过液晶输入密码的方式可方便的进行投退。
  7.装置具有三路 Pt100 电阻温度和三路电量（0-5V直流电压或 4-20mA电流）采集功能，可用于采集箱变相关温度等，并且设置温度超限告警功能，方便光伏电场综自系统的监视。

  8.装置设置了 8个开出，方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。
  9.装置采用图形液晶，全中文显示，菜单式人机交互，可实时显示各种运行状态及数据，信息详细直观，操作、调试便捷。
 10.大容量的信息记录：可保存 32条.近发生的历史报告,可带动作参数，掉电保持。
  11.装置结构按箱变开关柜要求设计，尺寸较小，安装方式简单，配线方便。
  12.融合通信管理机、光纤交换机、和..的测控保护功能于一体，可以降低光伏电站测控通信类设备三分之二的投资成本。
  13.提供4路以太网口、2路光纤以太网口和 10路 RS485接口，保证了在长距离和恶劣条件下通信的可靠性；内置丰富的通讯协议库，良好的第三方系统和设备协议支持，通信规约支持 IEC60870-5-103/104、IEC61850和 Modbus，可方便接入电站监控系统，支持 IEC61850-

 8-l的特定通信服务映射(SCSM)，可实现与新型智能升压变电站系统的无缝对接。（IEC61850订货须注明）。

测量范围

   电流：0.01In～1.40In
     电压：0.01Un～1.40Un
   频率：44.9Hz～55.1Hz

 测量误差范围
   频率：±0.02％
   电流：±0.3％
   电压：±0.3％
   遥信事件记录分辨率：不大于2ms
   遥控正确率：不低于99.99%
