XJD700系列综合保护测控装置

     XJD700系列综合保护测控装置

产品概述

    XJD700系列综合保护测控装置是本公司在多年从事变电站综合自动化系统开发、研究经验的基础上，为广大开关柜厂家配套自用而开发出来的一款高性价比综合保护装置。该装置充分考虑了绝大部分用户的功能需求，全面支持变电站综合自动化系统。

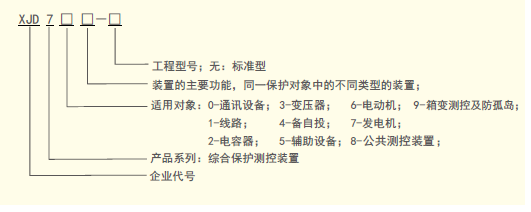

选型说明

主要特点

  ◆ 加强型单元机箱均采用密闭式，内部双层屏蔽，抗强振动，
    ◆ 抗干扰设计，适应于特殊环境，可组屏安装也可分散安装于开关柜上运行；
    ◆ 以 ST 公司 32 位 ARM 芯片为主体，采用.新集成电路，软、硬件结合使稳定性、可靠性极高；
    ◆ 内部结构采用全悬浮式设计，CPU 板采用 4 层板件，能十分有效的防止..脉冲的冲击浪涌的干扰，特别对于雷击具有很好的保护作用；

   ◆ 64 次带时间信息的保护动作事件记录，且掉电保护；
    ◆ 标准的 485 通讯总线，组网经济、方便，可直接与微机监控或保护管理机联网通讯；
    ◆ 各间隔的设备包括继电保护功能相对独立，通过现场总线网互连通信；
    ◆ 装置可存入 3 套定值，修改及切换定值即为方便；
    ◆ 功能齐全的断路器操作回路，适用于各类断路器控制，便于老变电站改造；
    ◆ 装置无背板扎线，在工艺上充分保证制造质量；

    ◆ 硬件系统可扩展，模块类别少，功能强大。
技术参数

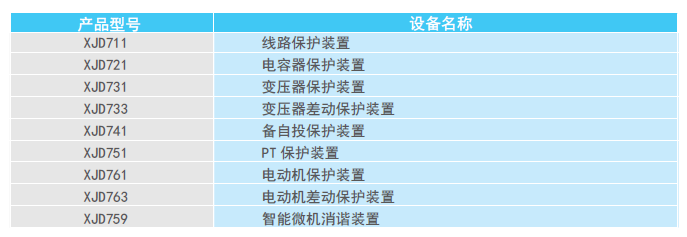

产品系列表

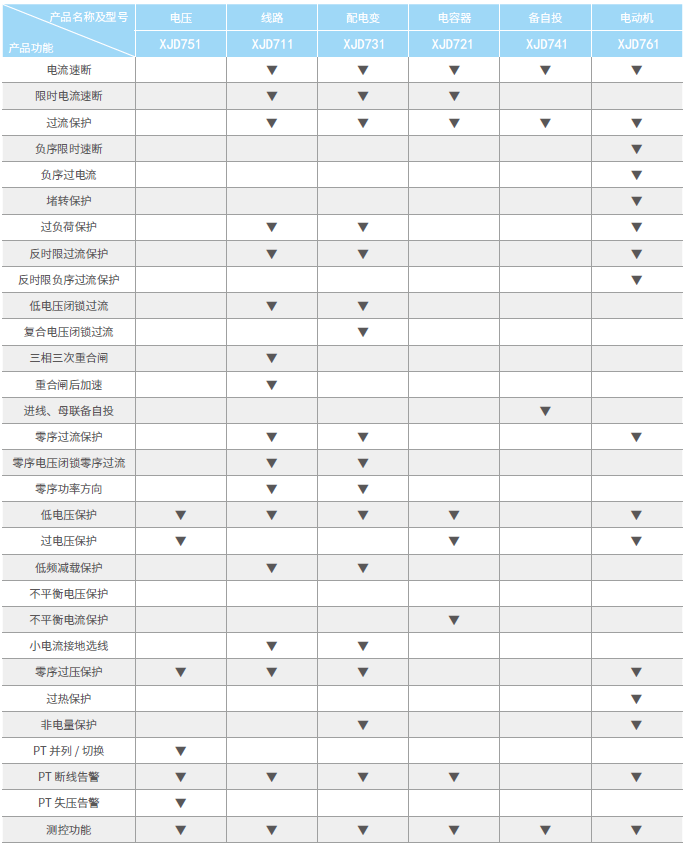

功能配置表

外形及开孔尺寸

测控功能

    ◆  电量测量（遥测量）：母线相电压、线电压、零序电 压、电网频率等
    ◆  遥信量：装置共有 14 路开入量

通讯功能
   ◆ 标准的 RS485 多机通讯接口

XJD711线路保护测控单元

 概述
       本装置适用于 10kV 及以下电压等级的经消弧线圈接地或不接地系统中的进线、馈线保护。可集中组屏，也可在开关柜就地安装，全面支持变配电所综合自动化系统。
闭锁功能

    ◆ 断路器就地和遥控操作互为闭锁且具有防跳功能

通讯功能

    ◆ 标准的 RS485 多机通讯接口

 辅助功能
   ◆ PT 断线告警
     ◆  母线接地告警
     ◆  控制回路断线告警
      ◆  装置故障告警
      ◆  保护定值和时限的独立整定
      ◆  自检和自诊断

 测控功能

     ◆  电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等
     ◆  遥信量：装置共有 16 路开入量，其中：14 路为采集外部遥信，2 路为内部 开关量信号
     ◆  遥控量：完成 1 台断路器就地或遥控分合闸操作

XJD731变压器保护测控单元
 概述
     本装置适用于由断路器控制的 10kV 以下变压器的保护 , 适用于 10k（6kV）/0.4kV 配电变压器及 66kV 小容量降压变压器的保护 , 特别适用于电力系统、厂矿企业的配电及楼宇系统的配电保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。

闭锁功能

     ◆断路器就地和遥控操作互为闭锁且具有防跳功能

通讯功能

     ◆标准的 RS485 多机通讯接口

特点

     ◆ 采用分层分布式设计，可组屏安装或直接安装于开关柜上封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合IEC 电磁兼容标准
     ◆  可以实现远方定值整定与修改
     ◆  事件顺序记录并上传 SOE 事件
     ◆  汉字液晶显示，键盘操作
     ◆  设有独立的起动元件用来开放继电器电源，提高装置的安全性

保护功能

     ◆  三相 / 两相三段式复合电压闭锁电流保护（速断、限时速断、过流），带后加速功能
     ◆  零序电压闭锁方向零序过流保护（报警，可选择跳闸）；
     ◆  具有小电流接地选线功能
     ◆  低压闭锁、滑差闭锁低频减载保护
     ◆  过负荷告警
     ◆  低电压保护
     ◆  低压侧零序保护
     ◆  非电量保护（重瓦斯、轻瓦斯、网门跳闸、温度过高、温度升高）
辅助功能
    ◆  PT 断线告警
    ◆  控制回路断线告警
    ◆  装置故障告警
    ◆  保护定值和时限的独立整定
    ◆  自检和自诊断

测控功能

    ◆电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等
    ◆  遥信量：装置共有 16 路开入量，其中：14 路为采集外部遥信，2 路为内部开关量信号
    ◆  遥控量：完成 1 台断路器就地或遥控分合闸操作

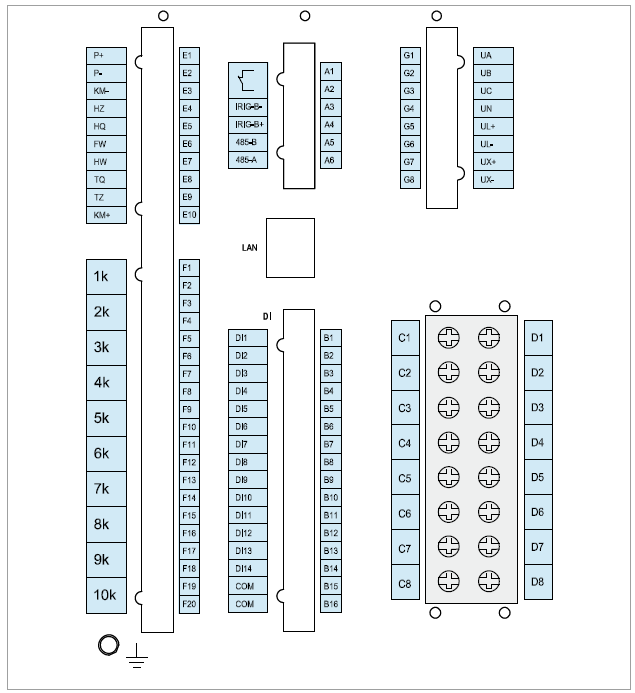

端子图

原理图

XJD733变压器差动后备保护单元

概述

    本装置适用于 10kV 及以下电压等级的经消弧线圈接地或不接地系统中的变压器保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。

测控功能

   ◆  电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等
    ◆  遥信量：装置共有 16 路开入量，其中：14 路为采集外部遥信，2 路为内部开关量信号
    ◆  遥控量：完成 1 台断路器就地或遥控分合闸操作

闭锁功能

     ◆断路器就地和遥控操作互为闭锁且具有防跳功能

通讯功能

    ◆标准的 RS485 多机通讯接口

特点

    ◆  采用分层分布式设计，可组屏安装或直接安装于开关柜上
    ◆  封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合 IEC 电磁兼容标准
    ◆  可以实现远方定值整定与修改
    ◆  事件顺序记录并上传 SOE 事件
    ◆  汉字液晶显示，键盘操作
    ◆  设有独立的起动元件用来开放继电器电源，提高装置的安全性

保护功能

     ◆  差速断保护
     ◆  比率制动差动保护
     ◆  CT 断线告警及断线闭锁差动保护
     ◆  电流速断保护
      ◆  定反时限过流保护
      ◆  过负荷报警
      ◆  低电压保护
      ◆  过电压保护
      ◆  零序过流保护
      ◆  非电量保护

辅助功能
    ◆  PT 断线告警
    ◆  控制回路断线告警
    ◆  装置故障告警

    ◆  保护定值和时限的独立整定
     ◆  自检和自诊断

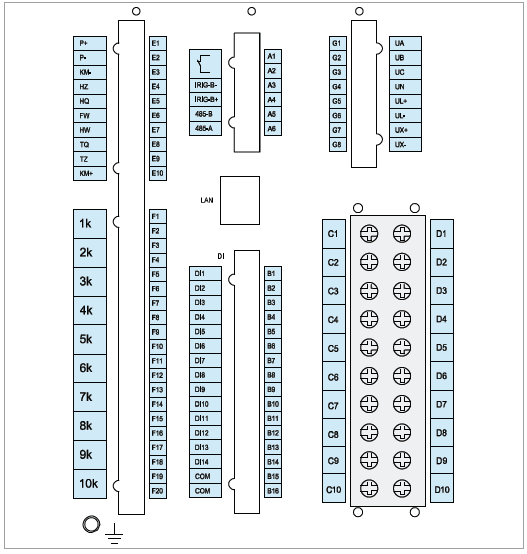

端子图

   ◆  采用分层分布式设计，可组屏安装或直接安装于开关柜上
    ◆  封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠 性高、抗干扰能力强，符合 IEC 电磁兼容标准
    ◆  可以实现远方定值整定与修改
    ◆  事件顺序记录并上传 SOE 事件
     ◆  设有独立的起动元件用来开放继电器电源，提高装置的安全性
保护功能

   ◆  二段式电流保护 （速断、过流）
     ◆  低电压保护
     ◆  过电压保护
     ◆  不平衡电流保护
     ◆  不平衡电压保护

辅助功能

      ◆    PT 断线告警
      ◆  控制回路断线告警
      ◆  装置故障告警
      ◆  保护定值和时限的独立整定
      ◆  自检和自诊断
测控功能

     ◆  电量测量（遥测量）：电压、电流、无功功率、无功电能、功率因数、电网频率等
     ◆  遥信量：装置共有 16 路开入量，其中：14 路为采集外部遥信，2 路为内部开关量信号
     ◆  遥控量：完成 1 台断路器就地或遥控分合闸操作

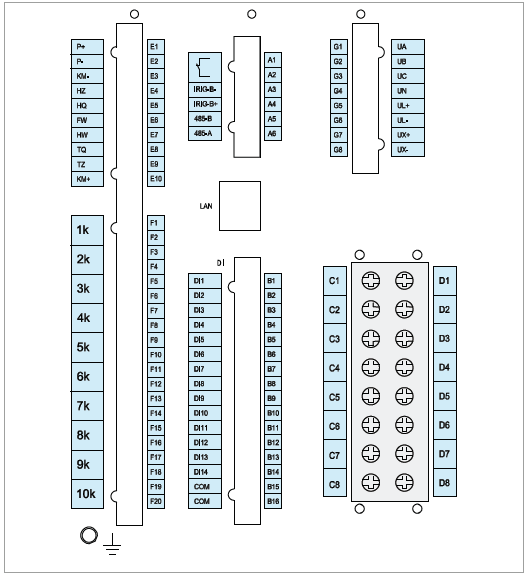

端子图

主要功能

    ◆ 适用于图 1 所示的主接线图

系统运行方式：
      1）#1 进线带两段母线，1DL、3DL 在合位，2DL在分位，称方式 1；
      2）#2 进线带两段母线，2DL、3DL 在合位，1DL在分位，称方式 2；
     3）两段母线分列运行，桥开关 3DL 在分位， 1DL、2DL 在合位，称方式 3 和方式 4。
    方式 1、方式 2 作为线路备投，分别选择 2DL 和1DL 作为自投开关。方式 3 和方式 4 同分段开关自投一样，选择 3DL 作为自投开关， 方式 3 为跳 1DL 合3DL，方式 4 为跳 2DL 合 3DL。
    本装置自动识别现运行方式，选择自投方案。设有整定控制字，分别控制四种方式自投是否允许。
保护功能

    ◆ 母联分段电流保护 ( 速断、过流 )

特点

    ◆  采用分层分布式设计，可组屏安装或直接安装于开关柜上
    ◆  封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合 IEC 电磁兼容标准
    ◆  可以实现远方定值整定与修改
    ◆  事件顺序记录并上传 SOE 事件
    ◆  汉字液晶显示，键盘操作
     设有独立的起动元件用来开放继电器电源，提高装置的安全性

端子图

    ◆  设有独立的起动元件用来开放继电器电源，提高装置的安全性
保护功能

  ◆  二段式定时限过流保护 （限时速断、过电流）
    ◆  二段式定时限负序过流保护 （负序限时速断、负序过电流）
    ◆  二段式反时限过流保护
    ◆  二段式反时限负序过流保护
    ◆  堵转保护
    ◆  过负荷告警
    ◆  低电压、过电压保护
    ◆  零序过流保护（报警可选择跳闸）
    ◆  零序过压保护（报警可选择跳闸）
    ◆  过热保护
    ◆  非电量保护 （温度过高、温度升高）
辅助功能

   ◆  PT 断线告警
    ◆  控制回路断线告警
    ◆  装置故障告警
    ◆  保护定值和时限的独立整定
    ◆  自检和自诊断

测控功能

   ◆  电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等
   ◆  遥信量：装置共有 16 路开入量，其中：14 路为采集外部遥信，2 路为内部开关量信号
   ◆  遥控量：完成 1 台断路器就地或遥控分合闸操作

端子图

XJD763异步电动机保护测控单元

概述
     本装置适用于 10kV 及以下电压等级的经消弧线圈接地或不接地系统中的异步电动机保护测控，可集中组屏，也可在开关柜就地安装，全面支持变配电综合自动化系统。

测控功能

    ◆  电量测量（遥测量）：电压、电流、有功功率、无功功率、有功电能、无功电能、功率因数、电网频率等
      ◆  遥信量：装置共有 16 路开入量，其中：14 路为采集外部遥信，2 路为内部开关量信号
      ◆  遥控量：完成 1 台断路器就地或遥控分合闸操作

闭锁功能

   ◆  断路器就地和遥控操作互为闭锁且具有防跳功能
通讯功能

   ◆  标准的 RS485 多机通讯接口

保护功能

   ◆  差速断保护
      ◆  比率制动差动保护
      ◆  CT 断线告警及断线闭锁差动保护
      ◆  电流速断保护
      ◆  定反时限过流保护
      ◆  定反时限负序过流保护
      ◆  过负荷报警
      ◆  堵转保护
      ◆  低电压保护
      ◆  过电压保护
     ◆  定子接地保护
     ◆  低频保护
     ◆  过热保护
     ◆  非电量保护

辅助功能

   ◆  PT 断线告警
      ◆  控制回路断线告警
      ◆  装置故障告警
      ◆  保护定值和时限的独立整定
      ◆  自检和自诊断

特点

    ◆  采用分层分布式设计，可组屏安装或直接安装于开关柜上
     ◆  封闭、加强型单元机箱，抗强干扰设计，适用于恶劣环境，可靠性高、抗干扰能力强，符合 IEC 电磁兼容标准
       ◆  可以实现远方定值整定与修改
       ◆  事件顺序记录并上传 SOE 事件
       ◆  汉字液晶显示，键盘操作
   设有独立的起动元件用来开放继电器电源，提高装置的安全性
端子图
