XJD-9410配电自动化终端(DTU)

XJD-9410配电自动化终端(DTU)

所属类别:终端系列
产品描述:配电自动化终端XJD-9410-DTU是我公司基于变配电自动化远方终端技术基础上自行研制开发的新型配电网自动化产品,经过现场投运和不断改进、完善,目前已形成了适用于各种不同场合、不同功能要求的系列化产品。
销售/服务范围:河南戴维斯特电子有限公司主要从事变频器、智能化一体电容、电气火灾和仪器仪表、光伏监控系统 无功补偿等产品研发、生产、销售的企业。
产品详情

       配电自动化终端XJD-9410-DTU是我公司基于变配电自动化远方终端技术基础上自行研制开发的新型配电网自动化产品,经过现场投运和不断改进、完善,目前已形成了适用于各种不同场合、不同功能要求的系列化产品。

       配电自动化终端采用集散式设计模式,强大的软、硬件组态配置功能既满足了DTU实时性要求,也实现了数据储存记录功能,同时又可实现线路微机保护独立配置功能,解决了测控、保护、通讯兼容共存问题,达到了建华站端设备种类的目的

 技术指标

Ø 额定数据

       工作电压:AC220V;

       遥信电压:DC24V;

       交流电压: 220V;

       频率: 50Hz;

       误差:±20%。

Ø 功率消耗

       交流电压: <0.5VA/相;

       交流电流: <0.5VA/相;

       整机功耗:非通信状态下≤18VA  通信状态下≤40VA

Ø 过载能力

       交流电压: 2倍额定电压:连续工作;

       交流电流: 2倍额定电流:连续工作;

       10倍额定电流: 10秒。

       20倍额定电流: 1秒。

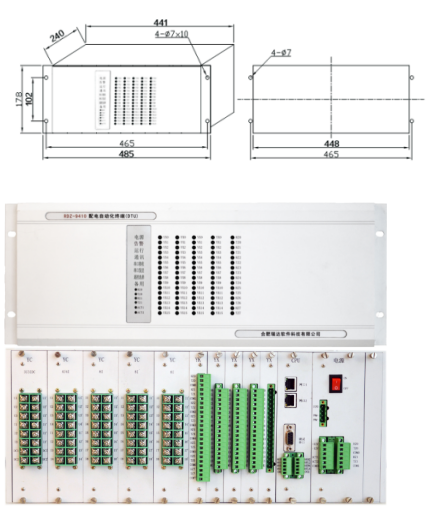

安装开孔与外形尺寸



订货须知

订货时应指明:

Ø 安装位置:环网柜(柜内/柜外)、开闭所、开关站或其他;

Ø 电源:装置电源电压,是否需要配置电池;

Ø 交流采样参数:额定电压、额定电流;

Ø 配套开关信息:开关数量、开关类型/型号、电操方式、电操电压;

Ø 测量量:遥信量、遥控量、遥测量;

Ø 通信方式:GPRS、光通信、其他;

Ø 接线方式:端子排、航插;

Ø 柜体尺寸要求:标准屏柜/定制柜等;

Ø 若现场有其他保护设备(看门狗、小保护装置)需要配套,则需提供装置型号、厂家、通信方式、通信规约。
