XJD9420馈线终端（FTU）,河南戴维斯特电子科技有限公司

产品详情

XJD9420馈线终端(FTU)是针对柱上开关研制的配网自动化终端产品，是各种类型柱上开关自动化的首选配套机型。该装置负责柱上开关等开关设备的开关量及测量量的采集，经过处理后，实现馈电线路的故障识别、故障定位、故障隔离。按通信协议报告给上级主站或子站，并接受上级下达的命令。

配套常规开关（非VSP5开关），可以完成同杆架设双线路及开关的监测与控制，同时实现电流型集中式馈线自动化功能；配套断路器时，可以实现过电流继电保护功能，应用于分支线、分界点或线路末端开关，同时可以配置一次重合闸功能，可以很好的处理架空线路瞬时性故障。

适用范围

主要应用于10KV架空线路，可直接挂接在户外电线柱上。

性能特点

软件方面：

Ø 采用最流行的VxWorks嵌入式实时操作系统，充分保证了系统的实时性、稳定性和可移植性；

Ø 系统软件采用模块式设计，开放式体系结构，可以根据不同的设备和应用任意加载相应模块，具有很好的灵活性和可裁减性；

Ø 预留功能接口，易与第三方功能模块连接；

Ø 提供功能丰富的配置维护工具，使得用户可以利用配置维护工具完成复杂的参数定制、工况显示和事件模拟。

硬件方面

Ø 主CPU采用32位高性能处理器，主频可达到240MHz，信息处理容量大，升级方便；

Ø 采用了大容量SDRAM，配合32位高性能处理器，实现了对线路故障识别和处理及三遥监控功能；

Ø 可接入双路交流电源并具有备用电源自动投切功能。

维护方面

Ø 采用大液晶汉显，键盘操作，提供良好的人机交互环境；

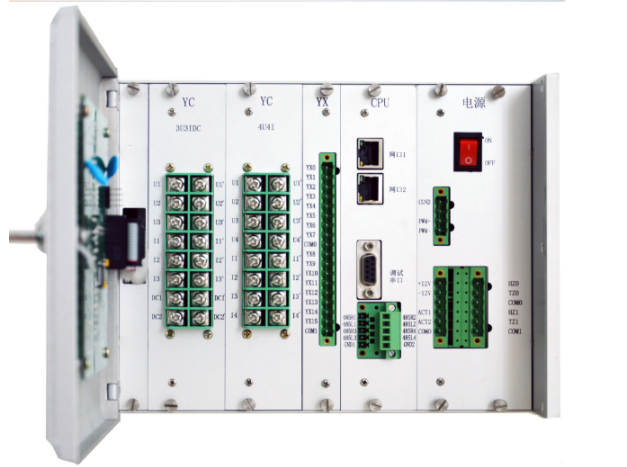

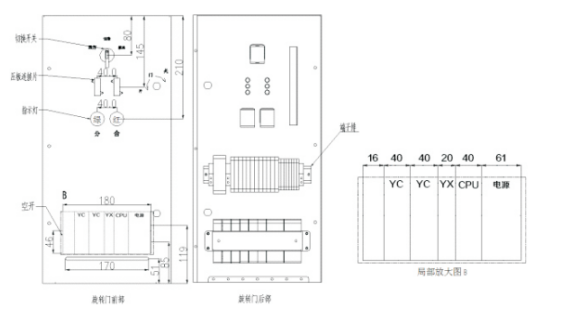

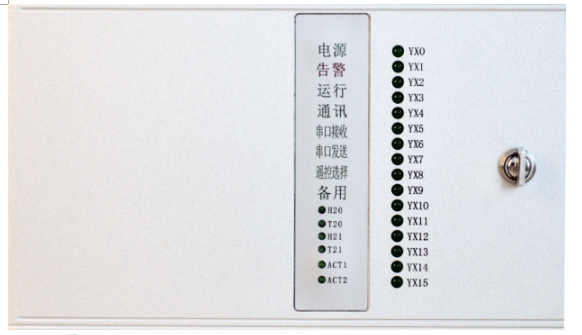

Ø 提供各种指示灯指示运行状态；

Ø 提供远程和本地维护接口，使得运行人员可在本地或远方对其进行维护。

通讯方面

Ø 支持电话拨号、无线、光纤以太网、RS232/485以及GPRS/CDMA等多种通信方式；

Ø 可接入其他站端设备；

Ø 通信规约丰富，支持目前通用的规约，并支持地方扩展规约。

Ø 对时功能接受主站的对时命令，与系统时钟保持同步。

统计及数据存储方面

Ø 负荷曲线存储功能具有大容量历史数据存储功能，可以保存各线路负荷曲线数据，保存周期以分钟为单位任意配置；曲线数据最多可选定120个数据量。

Ø 事件顺序记录记录系统状态量发生变化的时刻和先后次序，记录数量可通过配置文件在装置存储空间允许的范围内任意配置，分辨率<=1ms。

环境方面

Ø 适应严酷环境，工作温度－40℃～＋80℃，防磁、防震、防潮；

Ø 电磁兼容符合IEC61000-4、GB/T13729、DL/T630、DL/T721标准，可适应强电磁环境。

故障处理方面

Ø 支持故障检测，能辨别相间短路、单相接地；

Ø 具有三段式过流保护功能；

Ø 具有分界开关控制器功能，迅速切除用户分支线故障；

Ø 具有重合闸功能，能够配置一次、二次、三次重合闸；

Ø 专用后台维护软件具有装置安装站点信息描述、终端运行参数设置、终端运行工况监视、各线路定值整定、转发配置设置、实时数据监控、模拟量精度校验、历史曲线数据读取、历史记录读取等应用功能；具有相应终端站点信息、运行参数、线路定值、转发配置等文件存储形式的离线管理功能，并可以根据需求将读取的历史曲线数据、历史记录等以文件形式保存。

Ø 具有电压时间型和电压电流型，配合分段开关、联络开关，能够实现故障定位和转供电。

加密功能

Ø 按照国家电网调[2011]168号文件及其补充规定对关于加强配电网自动化系统安全防护工作通知的相关要求，RD-9410系列智能配电终端嵌入了基于非对称加密算法的数学签字认证、非对称公钥加密、对称加密及解密技术，且同时支持国调配电网自动化系统安全防护方案所规定的密钥会话协商、公钥更新及公钥的检查等功能。

保护功能

Ø 针对每条出线设计有过负荷、过电流、零序电压、零序电流集中继电保护功能（不考虑环进环出），过电流保护同时具有低压闭锁和重合闸功能，当出线发生单相接地或短路故障时，能快速判别并跳相应断路器，切除故障线路；

Ø 针对每条线路设计过负荷、零序电压、零序电流继电保护功能。

可靠性保障

Ø 程序自恢复功能装置内部具有软、硬件watchdog，实时监控程序运行状态，异常时自动复位重启；串行口、以太网口等的通信端口具有软件watchdog，长时间没有数据收发时能自动复位该端口。

Ø 电源失电保护功能，装置信息在失电时保存在内部存储器（FLASHRAM、DALLASRAM）中，可达十年。

技术指标

Ø 额定数据

交流电压：AC220V；

直流电压：DC24V；

频率： 50Hz；

Ø 功率消耗
